40n.m電動閥門扭矩測試儀數顯式動態電機扭力功率檢定儀

發表時間：2022-04-11

40n.m電動閥門扭矩測試儀數顯式動態電機扭力功率檢定儀

轉速的測量：轉速測量采用磁電碼盤的方法進行測量，每一磁電碼盤均有60個齒，軸帶動磁電碼盤每旋轉一周可產生60個脈沖，高速或中速采樣時可以用測頻的方法，低速采樣時可以用測周期的方法測出準確的轉速。傳感器精度可達±0.1%～±0.5%（F·S）。由于傳感器輸出為頻率信號，所以無需AD轉換即可直接送至計算機進行數據處理。

上海鑄衡生產的扭矩測試儀 既可以測量靜止扭矩,也可以測量旋轉扭矩。用于測量、觀察各種各樣電動機、減速電機輸入輸出的力矩、轉數、電功率的高度測試儀器。液晶數字顯示屏直接讀數易于調整到合適的扭力值，扭矩傳感器可脫離二次儀表單獨使用，可任意位置、任意方向安裝�？蓽y(cè)量正反方向扭矩值,兩端為軸連接、易安裝。

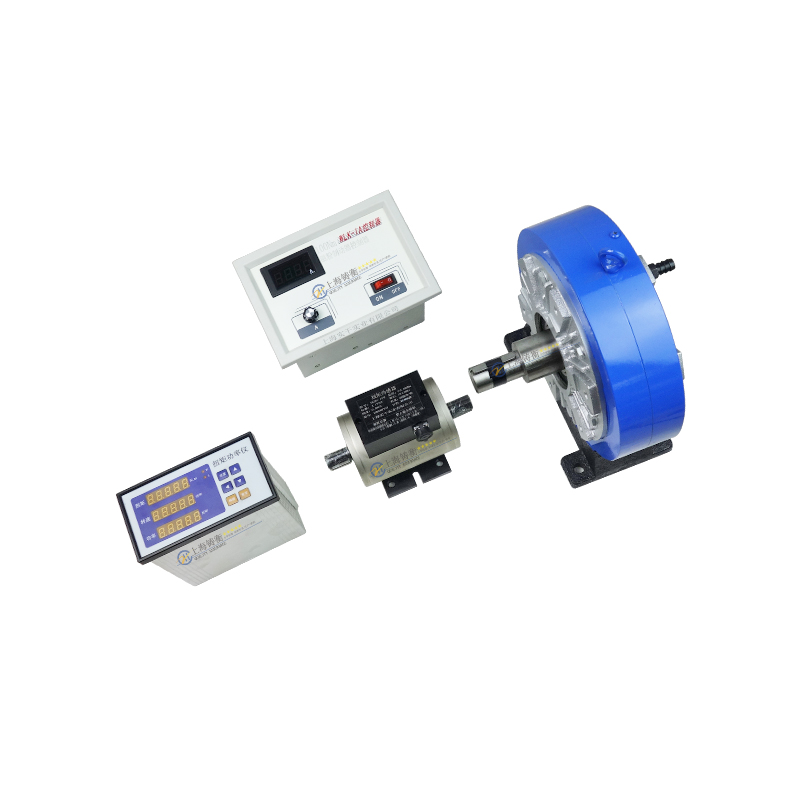

檢測傳動軸轉速扭矩用扭力測試儀

電動閥門扭矩測試儀采用分體式設計，數字顯示儀表和扭矩傳感器分開，便于在狹小空間使用可單獨使用，只要按需供電即可輸出阻抗與扭矩成正比的等方波或脈沖波頻率信號；或者電壓、電流信號。扭矩測試儀的測量精度有0.05，0.02（一級精度），0.5，0.1，0.2（二級精度），±1（工業級精度），等

電動閥門扭矩測試儀包括的組成部分
1、扭矩傳感器，用于檢測所施加的扭矩。
2、適配器，用于調節從該扭矩傳感器輸入的檢測信號的增益，并輸出該增益經調節的檢測信號作為顯示信號。
3、數字萬用表，用于將對應于來自適配器的該顯示信號的值的數字顯示在顯示面板上。
檢測傳動軸轉速扭矩用扭力測試儀安裝工作示意圖如下：

用于測量旋轉功率的扭力測試儀可分為兩種——吸收型和傳送型。
吸收型：包括一摩擦力儀表，其吸收通過固體之間的摩擦由馬達產生的功率，一水力儀表，其吸收通過旋轉器激勵水所產生的功率，一空氣力儀表，其吸收通過置于空氣中的旋轉風扇所產生的功率，和一電力儀表，其測量由發電機或消耗該功率的電負載所產生的電力。
傳送型：扭矩儀包括扭曲力測試儀，其測量軸的扭曲力，該軸將該功率傳送到一負載并承受與該扭矩成正比的扭曲力。此外，從用于測試扭曲力的方法的角度來看，還可以有多種扭矩測量?jī)x。

電動閥門扭矩測試儀規格參數

電動閥門扭矩測試儀功能特點：
1.信號輸出波形方波幅度可選5V/12V。
2.通電即可進入工作狀態，勿需預熱過程。
3.檢測精度高、穩定性好、抗干擾性強。
4.可任意位置，任意方向安裝。
5.不需反復調零即可連續測量正反扭矩。
6.能源及信號非接觸傳遞，傳遞信號時與是否旋轉，轉速和轉向無關。
7.可以傳遞禁止扭矩信號、旋轉扭矩信號、動態扭矩信號、靜態扭矩信號。
8.傳感器可脫離二次儀表單獨使用，只要按需供電即可輸出阻抗與扭矩成正比的等方波或脈沖波頻率信號；或者電壓、電流信號。
9.由于變壓器感應供電，且沒有集流環等磨損件，故可以高轉速長期工作，應用于電機、發電機、減速機、柴油機的扭矩監測。
檢測傳動軸轉速扭矩用扭力測試儀

電動閥門扭矩測試儀應用：
測電機領域：
可檢測動力機械輸出的轉矩、轉速、功率。如電機、內燃機、液（氣）壓馬達、曳引機、石油鉆機等。
測變速機領域：
可檢測傳動機械輸入、輸出的轉矩、轉速、功率、效率。如減變速機、電動閥門、離合器等。
測杠桿領域：
可檢測鋼性傳動件的可承受轉矩。如石油鉆機鉆桿、煤礦山體固定錨桿等。
測制動機領域：
可檢測制動機械的制動轉矩。如制動器、失電保護器、汽車渦流減速器、吊車減速器、剎車等。
測旋轉機器領域：
可檢測旋轉工作機械需要的轉矩、功率。如發電機、水泵、風扇、攪拌機等。
測摩擦轉矩領域：
可檢測運動付摩擦轉矩。如汽車傳動球頭與球頭座、船舶尾軸與尾軸套、滾珠絲杠與螺母等。
電動閥門扭矩測試儀

電動閥門扭矩測試儀基本原理：
動態扭矩測試儀傳感器扭矩?cái)?shù)值的測量采用應變電測原理，當應變軸受扭力影響產生微小變形后，粘貼在應變軸上的應變計阻值發生相應變化，我們將具有相同應變特性的應變計組成測 量電橋，應變電阻的變化即可轉變?yōu)殡妷盒盘?hào)的變化進行測量。下面為扭矩測量的主要原理框圖，由于采用了能源與信號的無接觸耦合，完美解決了旋轉狀態下扭矩?cái)?shù)值（轉 矩）的測量。
1、電源經過處理后送，經激勵電源送到應變軸上；
2、由穩壓電源變成穩定電壓供給應變軸上各電子器件；
3、將應變軸的微小變形轉換成電信號，經過壓/頻轉換，變成與扭應變成正比的頻率信號，通過調解電路整形后輸出調頻方波信號。

動態扭力測試儀檢定證書

關于售后：
質保期內提供免費服務：
a、免費送貨至采購人地點，進行安裝調試、性能介紹及對使用人員進行操作培訓；
b、如設備出現故障：承諾縣城區域三天內積極響應提供服務，縣城除外，如在7個工作日內未能維修正常，我公司將免費提供不低于原設備參數的備用機供采購人使用，直至故障排除為止；
c、定期回訪維護保養：售后三個月內回訪一次，及時了解采購人意見和建議，以促進我公司售后服務工作進一步完善。
（PS：凡是在本公司購置的設備，都可享受一年保修，終身維護的服務）
