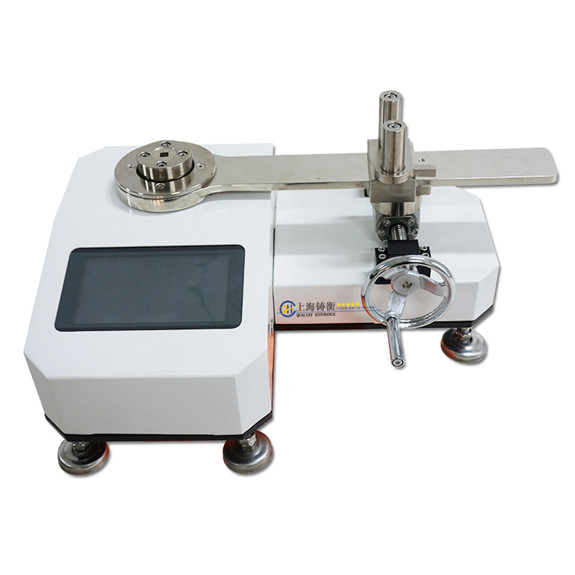

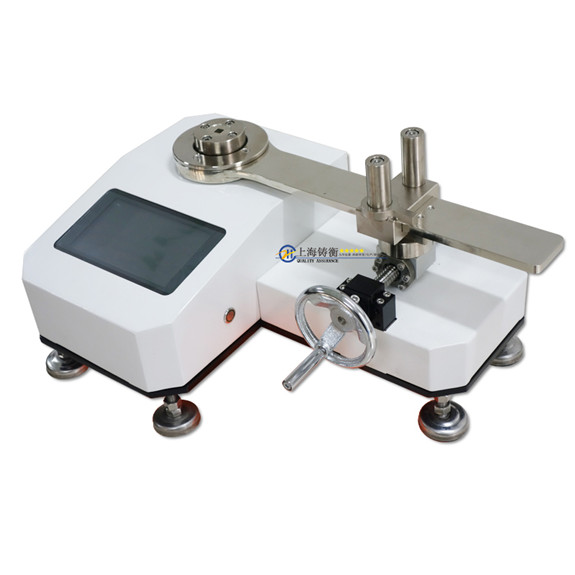

扭力扳手測試儀，0.5-20N.m扳手扭矩測試校準儀
扭力扳手測試儀簡介：
上海廠家生產供應的扭力扳手測試儀適用不同的扳手檢測校準扭矩力，擰緊力，因?yàn)閮x器上有承力四方孔，與被檢物的四方測頭連接�？伸`活調整四方孔方向，便于各種扳手的檢測校準。默認狀態下為實時值，若需要峰值可單擊峰值，實時和峰值可輪流切換。可*找到扳手扭矩力。扭力扳手測試儀由高精度扭矩傳感器和受力支架等共同組成。其測試性能穩定、功能豐富、操作簡便。已廣泛應用于電力、輕工、機械、發動機、內燃機、電動車、摩托車、汽車、船舶、飛機等制造行業和計量檢測部門。

扭力的單位及換算:1N≈0.1KG  1NM≈0.1KGM(公斤力)

扭力扳手測試儀用途
扭力扳手測試儀是檢定扭矩扳子設備，主要用于檢測各種定力式扭力扳手，數顯式扭力扳手、預置式扭力扳手、扭力起子、螺絲刀和各種涉及擰緊力的儀器和產品。

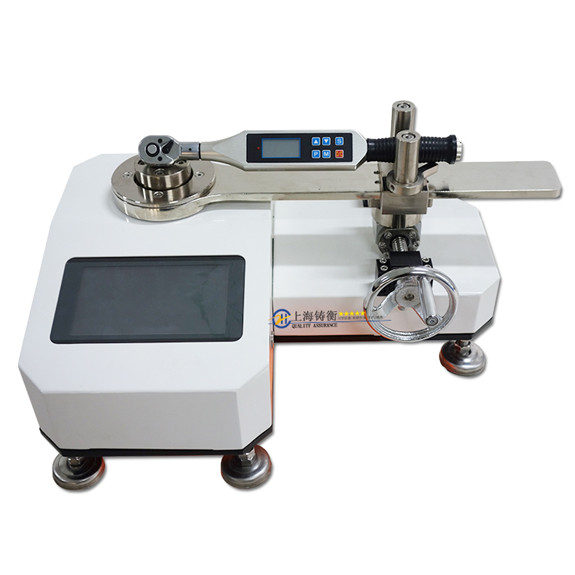

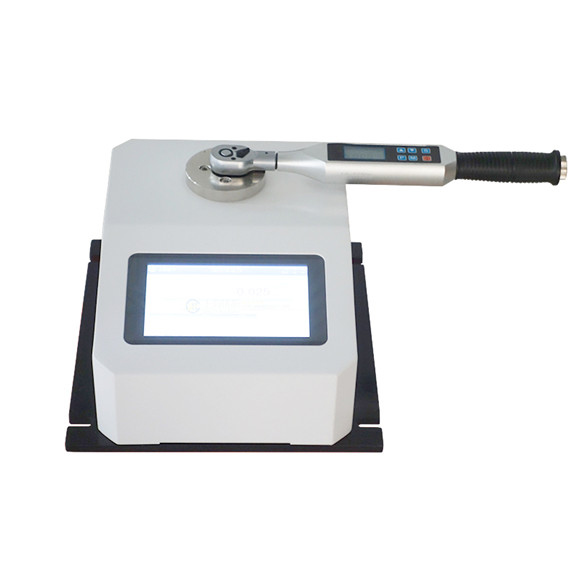

扭力扳手測試儀圖片（檢測數顯扭力扳手擰緊力）

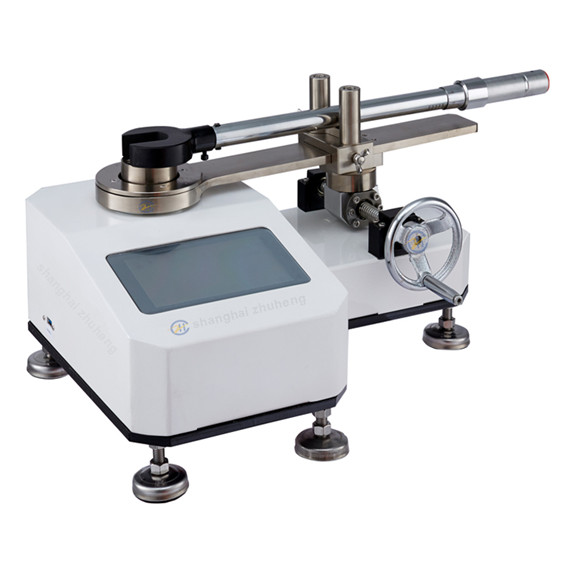

 扭力扳手測試儀圖片（檢測預置扭力扳手?jǐn)Q緊力）

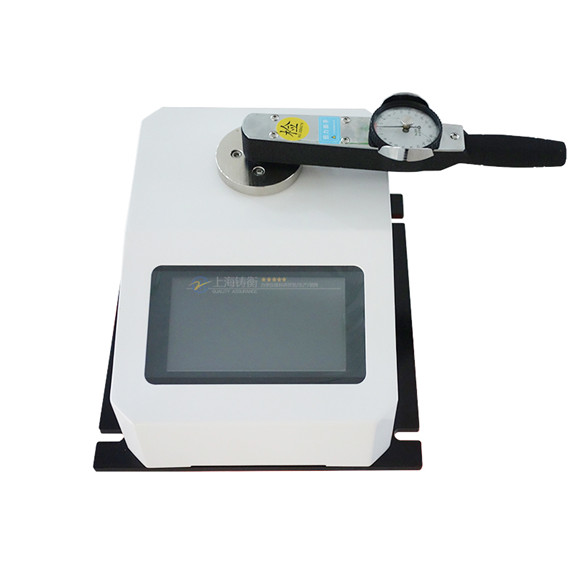

扭力扳手測試儀圖片（檢測表盤扭力扳手擰緊力）

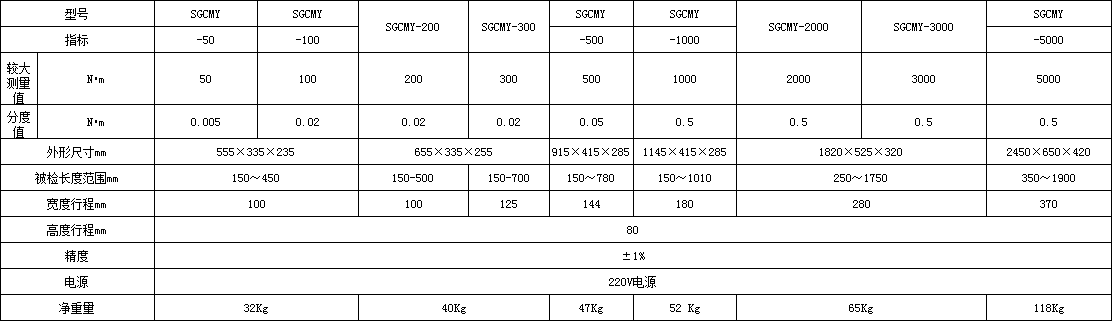

扭力扳手測試儀規格參數

選購扭力扳手技巧與常識：
如果您是要裝配及安裝用的扭力扳手就可以用我司的預置扭力扳手和鎖緊高強度螺栓的電動扭矩扳手

如果您是要螺栓緊固檢測及控制就可以用我司的數顯扭力扳手及指針扭力扳手

如果您是要檢定各種扭力扳手及扭力起子就可以用我司的扭力扳手校準儀產品

如果您是需要拆裝扭力的螺栓就可以用我司的扭力扳手倍增器產品


扭力扳手測試儀功能特點：
1、高精度、高分辨率、采樣速度快、全屏顯示。
2、采用高精度扭矩傳感器，具有扭矩方向提醒。
3、7寸觸摸屏顯示，峰值保持功能。
4、四種單位互相轉換，可供選擇（N·m、kgf·cm、lbf·in、lbf·ft）。
5、實時、峰值兩種模式可隨意切換。
6、實時顯示，表盤顯示，曲線顯示。
7、實時顯示時間，日期。
8、設置上下限，超量程提醒。
9、可以存儲峰值數據，里面存儲的數據可以進行查看，也可以用U盤導出來。
10、中英文界面顯示，可以根據需求自由切換。
11、可以根據扭力扳手設定對應的編號。
扭力扳手測試儀液晶觸摸屏顯示界面圖：
1、中英文切換界面
2、主界面顯示：
3、曲線和指針顯示界面：
4、數據存儲界面
1、 功能按鍵
a、單位鍵，當前單位不能滿足測試要求時，可對著單位位置單擊一次，依次顯示單位
（N·m、kgf·cm、lbf·in、lbf·ft），可輪流切換。
b、峰值鍵，默認狀態下為實時值，若需要峰值可單擊峰值，實時和峰值可輪流切換。
c、置零鍵，在實時值狀態下按此鍵可回歸零位。
d、切換鍵，按此鍵進入表盤、曲線顯示界面。
e、存儲鍵，可以對當前數值進行儲存，通過查看鍵可以查詢所存儲數據。
F、菜單鍵，進入菜單鍵，可以對設備進行標定調試（非技術人員不能隨便進入）
2、電源接口：連接電源使用儀器（本儀器直接插220V電源使用）。
3、承力四方孔：與被檢物的四方測頭連接。
4、被檢物：如表盤式扭力扳手可換套筒頭、預置式扭力扳手等。
5、手輪：旋動手輪即可進行檢測。

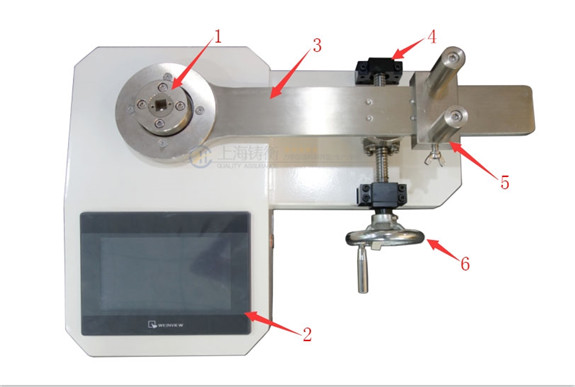

扭力扳手測試儀部件組成的平面示意圖：

1- 傳感器受力頭：出廠時根據扭矩扳手方頭尺寸配備若干個轉換測試頭，與被檢物的四方測頭連接；
2- 顯示器：觸摸屏顯示窗可設置和顯示扭力值等；
3- 水平受力桿；
4- 螺桿；
5- 高度調節鈕：可調節平臺高度使被測扭矩扳手處于水平狀態，如不在水平狀態可能會導致測量誤差； 左右調節鈕：調節測試平臺使其適合被測扭矩扳手的臂長，也可調節測試平臺的方向以適應扭矩扳手的正反向測量；
6- 驅動手輪：給被測扭矩扳手正反向加載或卸載；
承力四方孔尺寸
不能隨意碰撞承力四方孔，以免造成破壞。下面是承力四方孔的平面圖：

扭力扳手測試儀操作步驟
1、插好電源連接線，放入承力四方孔。
2、打開硬開關。
3、放好被檢物，將被檢物的四方測頭放入該檢定儀的承力四方孔內。
4、被檢物的尾部不碰到外物，調整好高度調節塊和長度調節塊，顯示屏清零。
5、搖動手輪，開始檢測。
6、檢測時若要變換單位，按“單位切換”鍵，四種單位互相切換，按一下就切換一個單位。
扭力扳手測試儀工作環境
1、操作溫度：-10℃~40℃。
2、操作濕度：≤90%RH、。
3、周圍無震動源和無腐蝕性環境。
扭力扳手測試儀注意事項、保養及維修
1、請勿超負荷測試扭矩，一定要在扭矩測試儀的測試范圍內測試扭矩，否則會損壞儀器，更有可能會造成危險。
2、請勿用重物、利器等尖銳物體敲擊、刮劃顯示屏。
3、請勿在水、油或其他液體濺到的地方使用扭矩測試儀，要將扭矩測試儀存放于陰涼、干燥和沒有振動之處。
4、請勿打開顯示屏后面的蓋子，更不能調校里面的微調電阻。
5、請勿松動扭矩測試頭內的固定螺絲。
6、將電源插頭完全插入插座后再使用，插頭松動可能會引起短路而導致火災。
7、本產品按*有關標準JJG797-2013每年須送檢一次，以保證產品的精度。
8、請不要濕手拔出或插入插頭，否則可導致觸電。
9、請用柔軟的布來清潔本機，將干布浸入泡有清潔劑的水中，擰干后再清除灰塵和污垢。不要使用易散發的化學物質，例如揮發劑、稀釋劑、酒精等。
10、使用和搬運過程中要輕拿輕放。
11、不要自行拆卸、修理或改造本機。這些行為可能會引起儀器不可逆性故障。
12、發生故障請與原購買處或本公司聯絡。
13、本產品自銷售之日起一個月內，在正常使用及外觀無破損情況下出現產品質量問題，客戶憑購物小票原件、有效保修卡及完整包裝到原購買處或本公司更換相同的規格型號的產品，更換以后的產品延續原產品的保修期限和條款。
14、本產品自銷售之日起一年內，在正常使用情況下，出現非人為故障屬保修范圍（用戶自行拆機或在其他維修點維修本公司產品不予保修），客戶憑購物小票原件和有效保修卡聯絡原購買處，可獲本公司免費保修一年。
15、本產品的條款僅適用于在中國市場上銷售的數字式扭矩測試儀產品，對超過包換期及保修期限的產品，客戶可向原購買處查詢維修事宜或與本公司聯絡，由本公司提供有償維修。

本公司所有的測力計產品，均為正規廠家生產的，都可以為您提供合格證，如果您還覺得不放心的話，在收到我司發給您的產品以后可拿到當?shù)氐挠?jì)量局鑒定，我們可以保證您鑒定通過，如不通過您可選擇退貨或者換貨服務。
上海鑄衡儀器儀表有限公司出售的所有產品，為您發貨前均會提供傳感器和電池及其他標準配件，如果您有特殊需求，也可在我司購買可滿足該需求的配件。
上海鑄衡儀器儀表有限公司出售的所有的測力計產品，只要不是人為損壞的情況下，在一年以內都可以為您免費提供配件更換服務，如果超出保修期限，本公司可免費提供指導服務或配件出售。
