*先進扭矩測量?jī)x的基本原理
文章出處：http://www.ledasw.com/ 人氣：發表時間：2022-09-29 08:33
扭矩測量?jī)x的基本原理
*先進扭矩測量?jī)x基本原理
動態扭矩測試儀傳感器扭矩?cái)?shù)值的測量采用應變電測原理，當應變軸受扭力影響產生微小變形后，粘貼在應變軸上的應變計阻值發生相應變化，我們將具有相同應變特性的應變計組成測 量電橋，應變電阻的變化即可轉變?yōu)殡妷盒盘?hào)的變化進行測量。下面為扭矩測量的主要原理框圖，由于采用了能源與信號的無接觸耦合，完美解決了旋轉狀態下扭矩?cái)?shù)值（轉 矩）的測量。
1、電源經過處理后送 ，經激勵電源送到應變軸上；
2、由穩壓電源變成穩定電壓供給應變軸上各電子器件；
3、將應變軸的微小變形轉換成電信號，經過壓/頻轉換，變成與扭應變成正比的頻率信號，通過 調解電路整形后輸出調頻方波信號。
空調磁滯電機
現行空調及采暖用小型電動二通/三通閥通常采用以下3種型式
①?gòu)椈蓮?fù)位型截止閥+直行程電動驅動器(磁滯電機驅動)
②小通徑區域閥+彈簧復位型角行程電動驅動器(磁滯電機驅動)
③彈簧復位型截止閥+直行程電動驅動器(電加熱膨脹驅動)
轉速的測量：轉速測量采用磁電碼盤的方法進行測量，每一磁電碼盤均有60個齒，軸帶動磁電碼盤每旋轉一周可產生60個脈沖，高速或中速采樣 時可以用測頻的方法，低速采樣時可以用測周期的方法測出準確的轉速。傳感器精度可達±0.1%～±0.5%（F·S）。由于傳感器輸出為頻率信號，所以無需AD轉換即可直接送至計算機進行數據處理。
本傳感器的測速方法采用內置測速，訂貨時用戶需注明是否監測轉速信號。
靜態扭矩傳感器與動態扭矩傳感器區別不大，關鍵在二次儀表的采樣速度。 扭矩傳感器是一種測量各種扭矩、轉速及機械功率的精密測量?jī)x器。應用范圍十分廣泛，
動態扭矩傳感器一般用來測試扭矩劇烈變動的場合，需要實施撲捉扭矩或扭矩峰值，如擰緊機、電動扳手、電機輸出扭矩、發動機輸出扭矩、鉆桿扭矩。
靜態扭矩傳感器一般用來測試扭矩緩慢變動的場合，采樣速度一般低于50次每秒，如測試手動扭矩扳手，變速器的靜載扭矩等。 個別場合因?yàn)闇y(cè)試的對象是旋轉的，為方便測試，動態扭矩傳感器也能旋轉。
轉矩轉速傳感器是水電、火電、核電、重型燃?xì)廨啓C(jī)、電機、風機、壓縮機、工程機械、高速列車、航空、艦船發動機等動力機械及傳動機械的轉矩轉速、有效功率監測、檢測不可缺少的關鍵專用設備，是機械動力設備運行狀況的扭矩變化的重要參數。 轉矩轉速傳感器的扭矩測試還是各種機械動力產品開發、質量檢驗、優化控制、工況監測和故障診斷等必不可少的*保障技術。
扭矩測量?jī)x 使用環境：
環境溫度不超過40℃。海拔高度不超過2500m。當環境溫度為20℃時，相對濕度不大于85%。

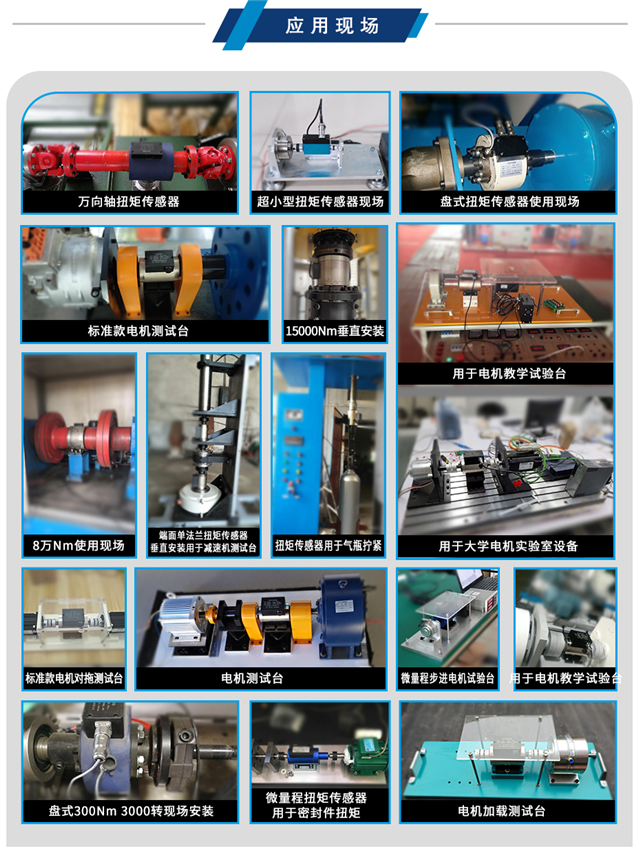

扭矩測量?jī)x 使用場景
上海鑄衡銷量好的五大理由：
高誠信：上海鑄衡公司是阿里巴巴誠信通會員，是值得信賴的商家！
夠真實：我們公司商品實貨買賣，不搞弄虛作假，原滋原味，一律坦誠相告，請放心購買！
有保障：我司所有銷售產品均為產品，品質保證！
售后全：嚴格實行三包服務，所售產品因自身質量問題（非人為所為）外觀無劃傷：七天包換，一年保修，維身維修！
實體經營質：工廠、公司、專賣店連鎖誠實經營，可簽銷售合同。隨時歡迎廣大客戶來公司當面交易！
關注本文的人還看過這些產品：
扭力扳手測試儀 數顯扭矩測試儀 扭矩測試儀 800-2500N.電動扭矩扳手 紐扣拉力測試儀 數顯扭矩測試儀
